旋盤で部品を加工するとき、刃物をどこまで動かしたか読み取りに迷い、手を止めて位置を確かめ直すことはありませんか？細かな寸法を合わせたいのに、測定や位置合わせに時間がかかると、作業の流れも途切れてしまいますよね。
位置測定の負担は、細かく読める道具を選ぶだけでは解消しにくいものです。必要な移動距離に測定範囲が合わなかったり、手元の表示器につながらなかったりすると、導入の段階でつまずいてしまいます。静電容量式を探している場合も、同じリニアエンコーダという名前だけで選ばず、検出方式まで合わせることが大切です。
分解能5μmのスケールや、0〜100mm・0〜350mmを組み合わせたセットなら、細かな移動量や異なる軸の位置を読み取る用途に合わせて選べます。今回の候補には光学式も含まれるため、方式と接続条件を先にそろえましょう。作業場の粉塵や取り付け手順にも目を向ければ、位置を確かめながら加工を進めやすくなります。

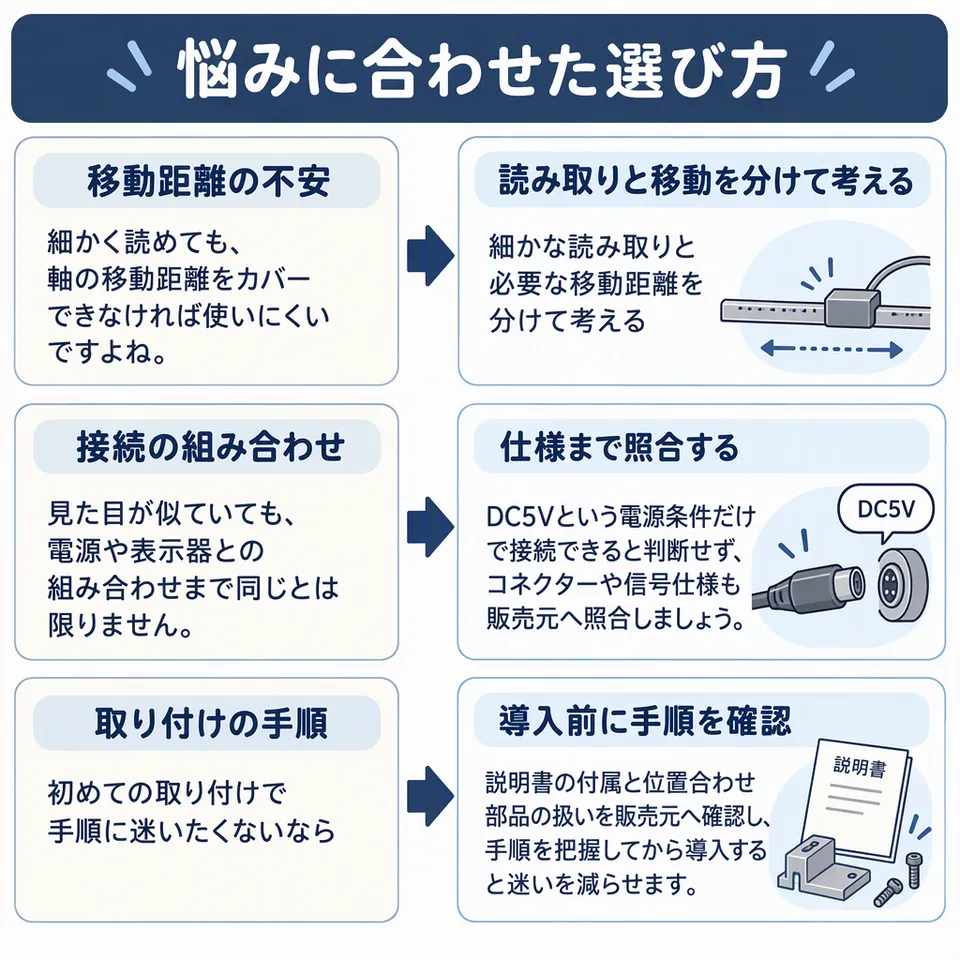

位置測定の迷いを減らす選び方
細かな読み取りと必要な移動距離を分けて考える
細かく読めても、軸の移動距離をカバーできなければ使いにくいですよね。p1は精度5μm、分解能約0.005mmの光学式です。p2は精度±5μm、分解能5μmで、測定範囲0〜100mmと0〜350mmのスケールが入った2点セットです。分解能は読み取りの細かさ、精度は測定値の確かさに関わる別の指標なので、数字の意味を分けて選びましょう。p1の「100」は選択肢の表記として扱い、必要な有効測定長と本体寸法は購入前に販売元へ確かめてください。
- 細かな位置変化を読み取りたいなら：精度5μm、分解能約0.005mmの光学式タイプ
- 移動距離の異なる軸にスケールを用意したいなら：0〜100mmと0〜350mmの2点セット
- 測定誤差の許容値を基準に選びたいなら：精度±5μmと分解能5μmを分けて判断できるタイプ
買ったあとに接続で困らないよう、方式と表示器を合わせる
見た目が似ていても、電源や表示器との組み合わせまで同じとは限りません。p1はDC5Vでケーブル付きの光学式、p2はJCS900-2AE・JCS900-3AEのデジタル読み出しシステム向けです。DC5Vという電源条件だけで接続できると判断せず、コネクターや信号仕様も販売元へ照合しましょう。静電容量式が必要なら、検出方式を優先して絞り込むと選び直しを避けやすくなります。
- DC5Vの測定環境で導入したいなら：電源条件に加え、接続先との信号仕様が合うケーブル付きタイプ
- 手元のJCS900-2AE・JCS900-3AEで使いたいなら：その読み出しシステム向けのスケールセット
- 静電容量式を条件に選びたいなら：検出方式が静電容量式と確認できるタイプを選び、DC5Vの光学式とは区別する
作業場の汚れ対策と取り付けの不安を一緒に減らす
日々の加工作業では、測定性能だけでなく、スケールを置く環境や取り付けやすさも気になりますよね。精度5μmのp1は黄色の防塵ストリップを備えています。精度±5μmのp2はアルミニウム合金ボディと合金ダイキャスト部品を採用し、耐腐食性を備えた構造です。初めて取り付ける場合は、取扱説明書の付属と位置合わせ部品の扱いを販売元へ確認しておくと、作業前の迷いを減らせます。
- 粉塵の入り込みが気になるなら：精度5μmで防塵ストリップを備えたタイプ
- 作業場での腐食が気になるなら：精度±5μmでアルミニウム合金ボディを採用したタイプ
- 初めての取り付けで手順に迷いたくないなら：説明書の付属と取り付け手順を購入前に確かめられるタイプ
作業環境と接続先に合わせた候補

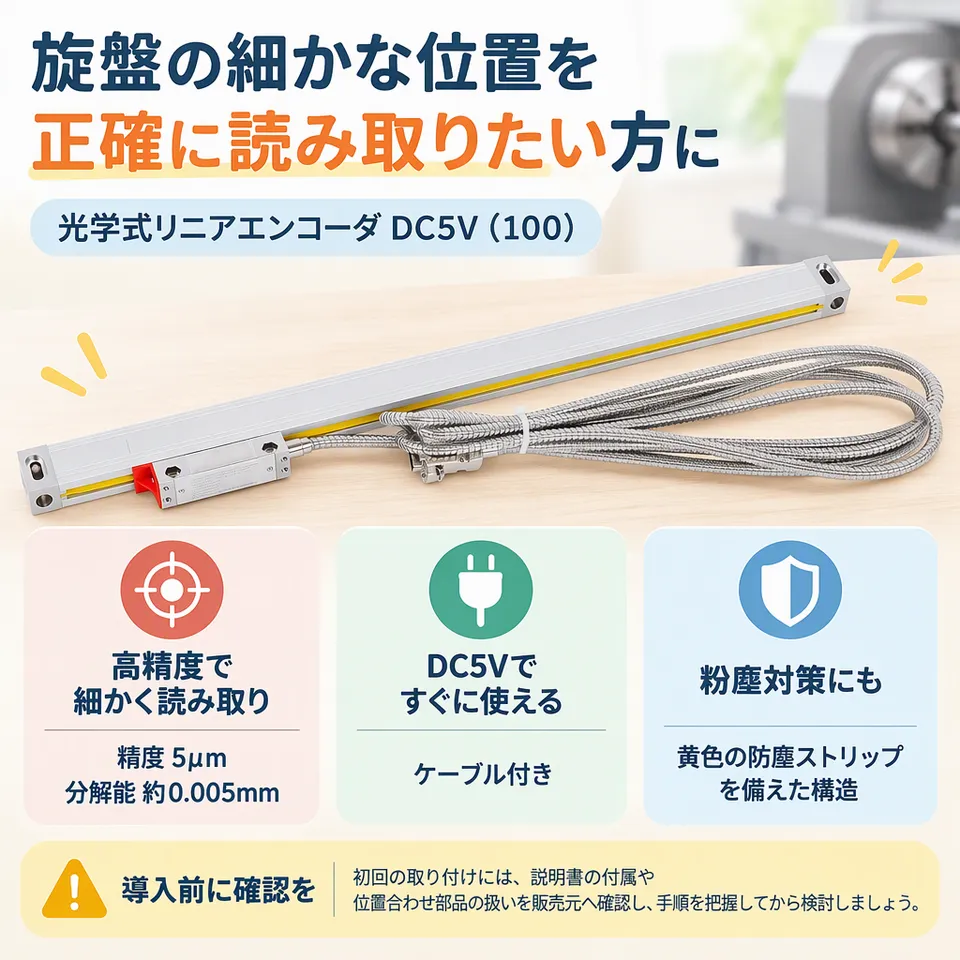

旋盤の細かな位置を読み取り、粉塵にも配慮したいなら
旋盤で刃物の移動量を細かく読み取りたい方に向く、精度5μm・分解能約0.005mmの光学式です。DC5Vでケーブル付き、黄色の防塵ストリップも備えているので、接続条件を合わせつつ粉塵対策も重視して選べます。注意したいのは初回の取り付けです。説明書の付属と位置合わせ部品の扱いを販売元へ確認し、手順を把握してから導入すると迷いを減らせます。
光学式リニアエンコーダ DC5V（100）
¥9,881 税込

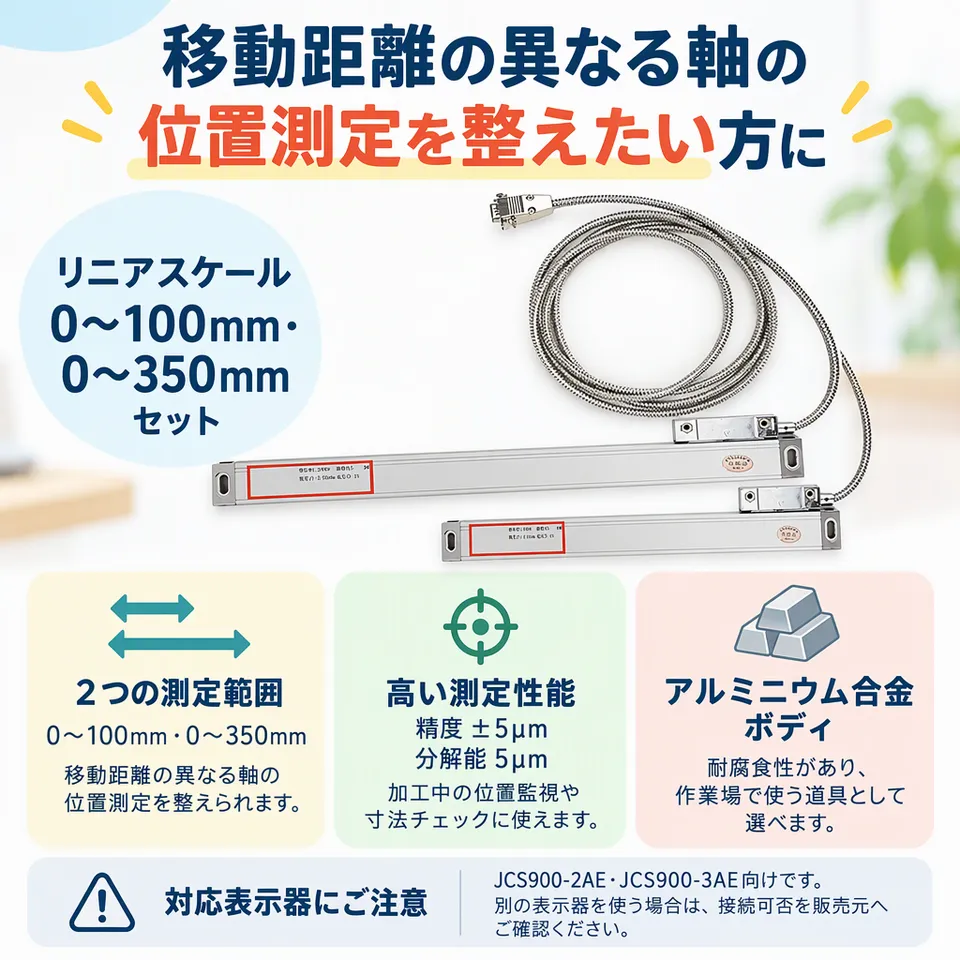

対応表示器で、移動距離の異なる軸を測りたいなら
0〜100mmと0〜350mmのスケールが入った2点セットなので、移動距離の異なる軸の位置測定を整えたい方に向いています。精度±5μm・分解能5μmで、加工中の位置監視や寸法チェックに使えます。アルミニウム合金ボディの耐腐食性も、作業場で使う道具として選ぶ理由になりますね。注意点は表示器との互換性で、JCS900-2AE・JCS900-3AE向けのため、別の表示器を使う場合は接続可否を販売元へ確かめてください。
リニアスケール 0〜100mm・0〜350mmセット
¥17,149 税込
精度・分解能・接続条件・汚れ対策を比べる
| 比較項目 | 光学式リニアエンコーダ DC5V（100） | リニアスケール 0〜100mm・0〜350mmセット |
|---|---|---|
| 価格 | ¥9,881 | ¥17,149 |
| 測定精度 | 5μm | ±5um |
| 分解能 | 約0.005mm | 5um |
| 電源・対応機器 | DC5V・ケーブル付き | JCS9002AE・JCS9003AE対応 |
| 防塵・耐腐食対策 | 防塵ストリップ採用 | 耐腐食性のアルミニウム合金ボディ |
| 向いている用途 | 旋盤の細かな位置を読み取り、粉塵にも配慮したいなら | 対応表示器で、移動距離の異なる軸を測りたいなら |
| 購入先 |
よくある質問
静電容量式を探している場合、この候補から選べますか？
p1は光学式なので、静電容量式を指定して探している方の条件とは異なります。p2は購入前に販売元へ検出方式を確認してください。測定精度や分解能が希望に合っていても、方式が同じとは限らないため、まず検出方式をそろえて選びましょう。
分解能5μmと精度±5μmは同じ意味ですか？
同じ意味ではありません。分解能5μmは読み取りの細かさを表し、精度±5μmは測定値の誤差範囲を表します。p1は精度5μm・分解能約0.005mm、p2は精度±5μm・分解能5μmです。0.005mmは5μmと同じ大きさですが、精度と分解能は別々に比べてくださいね。
手元のデジタル表示器にそのまま接続できますか？
接続条件を照合してから選びましょう。p1はDC5Vでケーブル付きですが、電源電圧だけでは互換性を判断できません。p2はJCS900-2AE・JCS900-3AE向けです。どちらも、手元の表示器の型番、コネクター、信号仕様を販売元に伝えて確認すると、購入後の接続で迷いにくくなります。
